Trong thế giới kỹ thuật và thiết kế, bản vẽ chi tiết đóng vai trò như “bản đồ” để sản xuất ra một bộ phận cụ thể. Đây là tài liệu kỹ thuật trung tâm, là cầu nối giữa ý tưởng thiết kế và hiện thực hóa sản phẩm. Việc hiểu rõ nội dung của bản vẽ chi tiết không chỉ giúp kỹ sư, công nhân sản xuất mà còn hỗ trợ người học, người quản lý nắm bắt được yêu cầu kỹ thuật một cách chính xác.
Có thể bạn quan tâm: Cách Chữa Chè Khúc Bạch Không Đông: Hướng Dẫn Chi Tiết Từ A-z

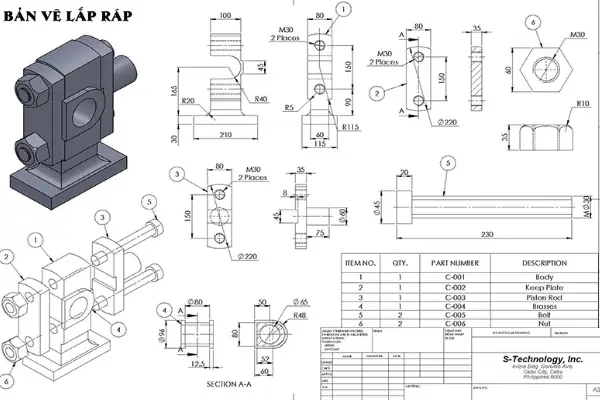

Bản Vẽ Chi Tiết Là Gì?
Bản vẽ chi tiết là một loại bản vẽ kỹ thuật chuyên biệt, có nhiệm vụ cung cấp đầy đủ thông tin cần thiết để chế tạo một chi tiết cụ thể. Khác với bản vẽ lắp (gồm nhiều chi tiết), bản vẽ chi tiết chỉ tập trung vào một đối tượng duy nhất.
Nội Dung Cốt Lõi Của Bản Vẽ Chi Tiết
Một bản vẽ chi tiết chuẩn mực phải bao gồm bốn thành phần chính sau:
- Hình biểu diễn: Các hình chiếu, hình cắt, mặt cắt… giúp thể hiện hình dạng, cấu trúc bên trong và bên ngoài của chi tiết. Đây là phần trực quan nhất, cho phép người đọc “nhìn thấy” chi tiết từ nhiều góc độ.
- Các kích thước: Là yếu tố định lượng, xác định chính xác độ lớn, khoảng cách, đường kính, chiều sâu… của từng phần tử trên chi tiết. Kích thước phải được ghi rõ ràng, đầy đủ, không thừa, không thiếu và tuân theo các quy tắc ghi kích thước trong tiêu chuẩn vẽ kỹ thuật.
- Yêu cầu kỹ thuật: Bao gồm các thông tin về độ nhám bề mặt, độ chính xác gia công, vật liệu, xử lý nhiệt, dung sai hình học… Những yêu cầu này đảm bảo chi tiết sau khi gia công đạt được chất lượng và độ tin cậy theo mong muốn.
- Khung tên: Là phần “hồ sơ” của bản vẽ, chứa các thông tin chung như tên chi tiết, vật liệu, số lượng, người vẽ, người kiểm tra, đơn vị thiết kế, tỷ lệ bản vẽ… Khung tên giúp quản lý, tra cứu và truy xuất thông tin nhanh chóng.
Trình Tự Đọc Bản Vẽ Chi Tiết Hiệu Quả
Để đọc một bản vẽ chi tiết một cách nhanh chóng và chính xác, bạn nên tuân thủ trình tự sau:
Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Đi Vũng Tàu Bằng Phà Bình Khánh: Lịch Trình, Giá Vé Và Kinh Nghiệm
- Khung tên: Bước đầu tiên giúp bạn xác định “danh tính” của chi tiết. Tại đây, bạn biết được tên gọi, vật liệu, tỷ lệ bản vẽ và các thông tin quản lý liên quan. Việc biết vật liệu ngay từ đầu rất hữu ích để hình dung tính chất cơ học và phương pháp gia công phù hợp.
- Hình biểu diễn: Sau khi đã có “cái nhìn tổng quan” về chi tiết qua khung tên, hãy tập trung vào các hình chiếu, hình cắt. Hãy cố gắng hình dung chi tiết trong không gian 3D. Xác định các mặt phẳng chiếu, các mặt phẳng cắt. Phân tích mối quan hệ giữa các hình biểu diễn để hiểu cấu trúc toàn diện của chi tiết.
- Kích thước: Khi đã hình dung được hình dạng, bước tiếp theo là kiểm tra kích thước. Hãy tìm kiếm các kích thước quan trọng như kích thước tổng thể, kích thước lắp ghép, kích thước định vị lỗ, rãnh… Đảm bảo rằng tất cả các kích thước cần thiết để gia công đều đã được ghi đầy đủ.
- Yêu cầu kỹ thuật: Đây là bước “đọc sâu”. Hãy chú ý đến các ký hiệu về độ nhám bề mặt (Ra), các dung sai kích thước và hình học, các yêu cầu về xử lý nhiệt, mạ, sơn… Những yêu cầu này ảnh hưởng trực tiếp đến chất lượng, độ bền và chi phí sản xuất.
- Tổng hợp: Sau khi đã nắm vững từng phần, hãy tổng hợp lại toàn bộ thông tin để có cái nhìn toàn diện về chi tiết. Hãy tự hỏi: Chi tiết này dùng để làm gì? Nó được lắp ghép với những chi tiết nào? Những yêu cầu kỹ thuật nào là then chốt? Việc tổng hợp giúp bạn có được “cái nhìn chiến lược” về sản phẩm.
Có thể bạn quan tâm: Khách Sạn Trung Tâm Đà Nẵng Giá Rẻ: Top 13 Gợi Ý Chất Lượng Cho Mọi Du Khách
Bản Vẽ Lắp: Hiểu Để Phối Hợp
Bản vẽ lắp là loại bản vẽ thể hiện cách các chi tiết được lắp ráp lại với nhau để tạo thành một cụm máy hoặc một sản phẩm hoàn chỉnh.
Nội Dung Chính Của Bản Vẽ Lắp
- Hình biểu diễn: Gồm các hình chiếu, hình cắt để mô tả hình dạng, kết cấu và vị trí tương quan của các chi tiết trong cụm lắp. Đây là “bản đồ” hướng dẫn việc lắp ráp.
- Kích thước: Bao gồm kích thước chung (kích thước tổng thể của cụm lắp) và kích thước lắp (kích thước liên quan đến việc lắp ghép giữa các chi tiết như đường kính trục, kích thước lỗ…).
- Bảng kê: Là danh sách liệt kê các chi tiết có trong bản vẽ lắp, bao gồm số thứ tự, tên gọi chi tiết, số lượng, vật liệu. Bảng kê giúp người đọc nhanh chóng tra cứu thông tin về từng chi tiết.
- Khung tên: Tương tự bản vẽ chi tiết, khung tên trên bản vẽ lắp cung cấp thông tin chung về sản phẩm, tỷ lệ bản vẽ.
Trình Tự Đọc Bản Vẽ Lắp
- Khung tên: Xác định tên sản phẩm, tỷ lệ.
- Bảng kê: Liệt kê và tìm hiểu các chi tiết tham gia vào cụm lắp.
- Hình biểu diễn: Phân tích cách các chi tiết được lắp ráp với nhau.
- Kích thước: Kiểm tra kích thước lắp và kích thước chung.
- Phân tích chi tiết: Hiểu rõ vai trò và mối liên hệ của từng chi tiết trong cụm lắp.
- Tổng hợp: Có được cái nhìn toàn diện về cụm lắp và cách thức hoạt động của nó.
Bản Vẽ Nhà: Bản Đồ Cho Ngôi Nhà Mơ ước
Có thể bạn quan tâm: Dự Báo Thời Tiết Tam Kỳ Quảng Nam Hôm Nay Và Những Ngày Tới
Bản vẽ nhà là loại bản vẽ kiến trúc, cung cấp thông tin chi tiết để xây dựng một công trình.
Nội Dung Quan Trọng Của Bản Vẽ Nhà
- Mặt bằng: Là hình cắt ngang ngôi nhà ở một độ cao nhất định (thường là 1m so với mặt sàn), thể hiện bố trí các phòng, tường, vách, cửa đi, cửa sổ, cầu thang và các thiết bị nội thất. Mặt bằng là hình biểu diễn quan trọng nhất, là “trái tim” của bản vẽ nhà.
- Mặt đứng: Là hình chiếu vuông góc của các mặt ngoài công trình lên các mặt phẳng chiếu. Mặt đứng giúp thể hiện hình dáng, phong cách kiến trúc, chiều cao, các chi tiết trang trí… của ngôi nhà.
- Mặt cắt: Là hình biểu diễn thể hiện cấu tạo bên trong công trình theo chiều cao. Mặt cắt giúp người đọc hiểu được kết cấu sàn, tường, mái, độ dốc mái, chiều cao tầng… Đây là thông tin thiết yếu cho việc thi công.
Trình Tự Đọc Bản Vẽ Nhà
- Khung tên: Xác định tên công trình, tỷ lệ.
- Hình biểu diễn: Bắt đầu từ mặt bằng, sau đó đến mặt đứng, mặt cắt.
- Kích thước: Kiểm tra kích thước các phòng, chiều cao tầng, kích thước cửa…
- Các bộ phận: Tìm hiểu về vật liệu, kết cấu, các hạng mục công trình.
Kết Luận
Hiểu rõ nội dung của bản vẽ chi tiết cũng như các loại bản vẽ kỹ thuật khác là kỹ năng thiết yếu trong ngành kỹ thuật, công nghiệp và xây dựng. Việc đọc bản vẽ không chỉ là việc “xem hình” mà là một quá trình tư duy logic, phân tích và tổng hợp thông tin. Việc nắm vững trình tự đọc bản vẽ sẽ giúp bạn tiết kiệm thời gian, giảm thiểu sai sót và nâng cao hiệu quả công việc. Hãy luyện tập thường xuyên, tra cứu các tài liệu tiêu chuẩn và đừng ngần ngại đặt câu hỏi khi gặp khó khăn. Kiến thức về bản vẽ kỹ thuật là nền tảng vững chắc cho mọi thành công trong lĩnh vực kỹ thuật. Để tìm hiểu thêm các kiến thức bổ ích khác, mời bạn tham khảo các bài viết khác tại buulong.com.vn.
